STEP-Flächen als Randbedingungen: 51 % mehr Präzision in der FEM-Simulation

STEP-Flächen als Randbedingungen in der FEM-Simulation – Realistische Lasteinleitung, automatisierte Workflows

Wer regelmäßig FEM-Simulationen aufbaut, kennt das Problem: Die Randbedingungen – also Kräfte, Drücke oder Lagerungen – müssen auf bestimmte Flächen oder Kanten des CAD-Modells aufgebracht werden. In der Praxis heißt das oft: Flächen durchklicken, Nummern zuordnen, hoffen, dass nach einer Geometrieänderung noch alles stimmt. Das ist fehleranfällig, schlecht reproduzierbar und kostet bei wiederkehrenden Berechnungen jedes Mal unnötig Zeit.

Dabei gibt es einen eleganteren Weg: Randbedingungsflächen als eigenständige STEP-Dateien definieren und direkt in die Simulation einbinden. Was das konkret bedeutet, welche Vorteile es bringt und warum die Ergebnisse dadurch sogar realistischer werden, zeigen wir in diesem Beitrag anhand eines Praxisbeispiels.

Das Konzept: Flächen als separate STEP-Dateien

Die Grundidee ist einfach, aber wirkungsvoll: Statt Randbedingungen auf vorhandene Flächen des Volumenkörpers zu legen, werden die relevanten Bereiche – also die Zonen, an denen Kräfte eingeleitet oder Lagerungen definiert werden – als eigene STEP-Dateien bereitgestellt.

Diese Dateien enthalten keine Volumenkörper, sondern ausschließlich Flächen. Sie werden im CAD-System erstellt, sauber benannt und zusammen mit dem eigentlichen Bauteil in die Simulationsumgebung geladen. Die Reihenfolge des Uploads spielt dabei keine Rolle. Entscheidend ist, dass die Fläche geometrisch dort liegt, wo die Randbedingung in der Realität wirkt.

Damit entsteht eine klare Trennung: Das Bauteil bleibt unverändert, und die Randbedingungsdefinition wird über externe Flächen gesteuert – direkt aus dem CAD heraus, ohne Umwege über Flächennummern oder manuelle Auswahl in der Simulationsumgebung.

Praxisbeispiel: 51 % Unterschied durch realistische Lasteinleitung

Um den Effekt greifbar zu machen, haben wir ein konkretes Beispiel gerechnet. Das verwendete Bauteil wurde uns freundlicherweise von Axel Fett von der Firma Protosolid bereitgestellt.

Der Lastfall: Eine Person mit 100 kg Körpergewicht tritt auf das Bauteil. Die unteren Flächen sind fixiert. Berechnet wird, welche Spannungen dabei im Bauteil entstehen. Wir verwenden für beide Lastfälle das identische Netz.

Verglichen werden zwei Varianten:

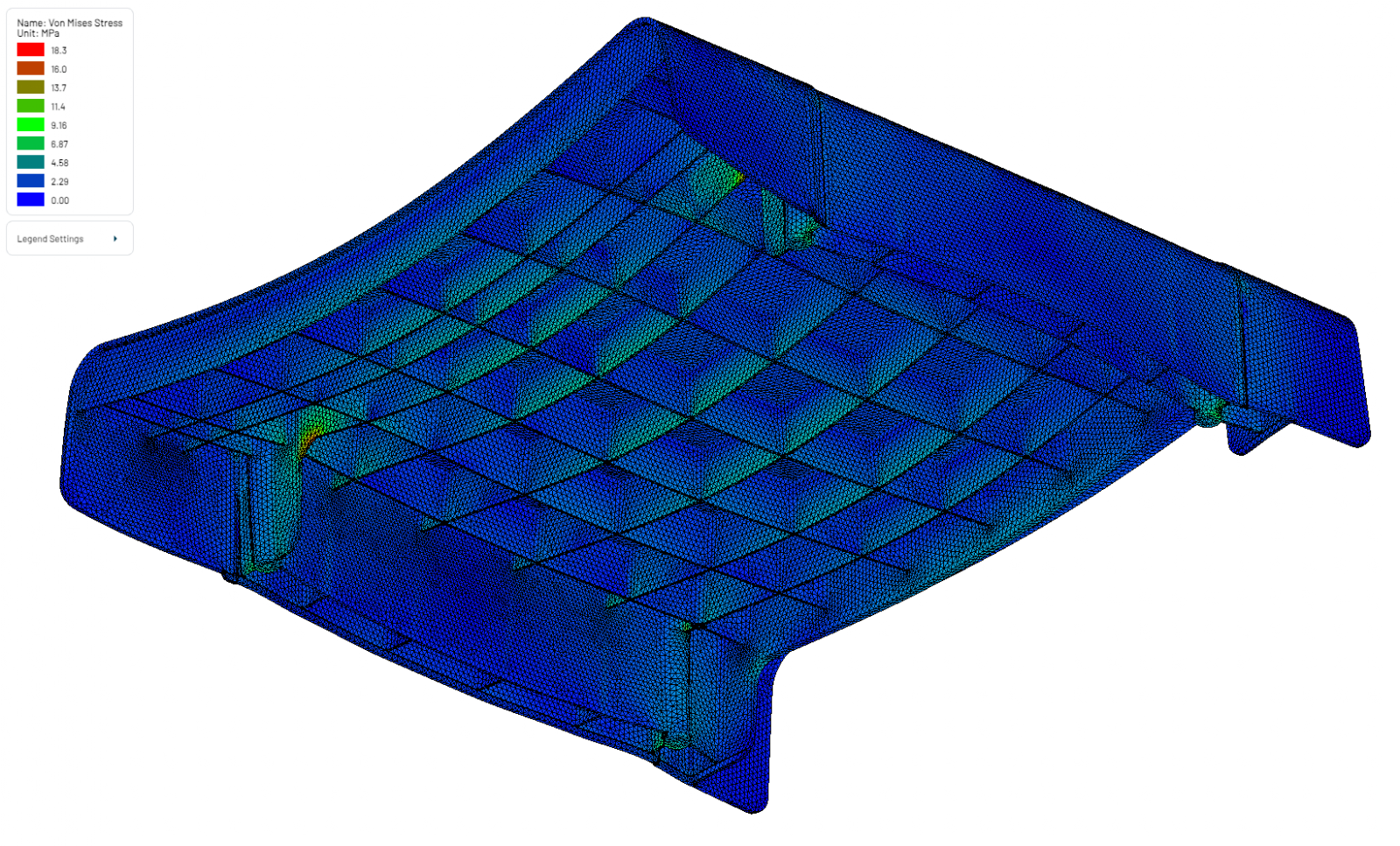

Fall 1 – Kraft auf eine bestehende CAD-Fläche: Die Gewichtskraft wird direkt auf eine vorhandene, ebene Fläche des Bauteilmodells aufgebracht. Das Ergebnis: eine maximale Spannung von rund 18 MPa.

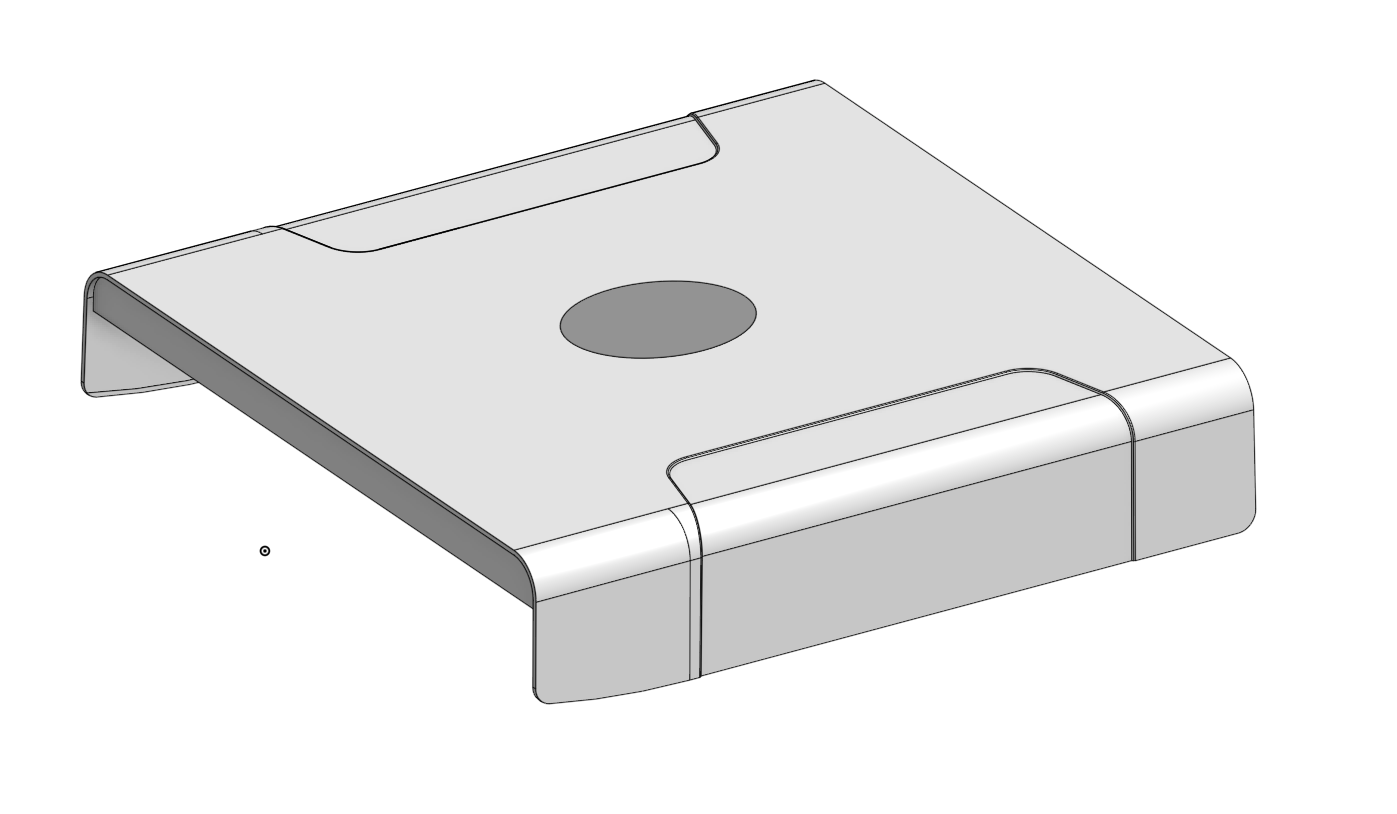

Fall 2 – Kraft über eine STEP-Randbedingungsfläche: Dieselbe Kraft wird über eine als STEP-Datei definierte, ovale Fläche eingeleitet. Diese Fläche bildet den tatsächlichen Fußabdruck deutlich realistischer ab. Das Ergebnis: eine maximale Spannung von rund 27,7 MPa.

Das entspricht einer Erhöhung um etwa 51 Prozent – allein durch die realistischere Definition der Lastfläche, bei identischem Bauteil und identischer Gesamtkraft. Viel wichtiger: Der Ort der Spannung wandert.

Dieses Ergebnis zeigt eindrücklich, wie stark die Art der Lasteinleitung die Simulationsergebnisse beeinflusst. Wer Kräfte pauschal auf große, ebene Flächen aufbringt, unterschätzt unter Umständen die tatsächlich auftretenden Spannungen erheblich. Eine gezielte Lastflächendefinition über STEP-Dateien schafft hier Abhilfe.

Den gesamten Ablauf – vom Upload der Dateien über die Skripterstellung bis zur Ergebnisauswertung – zeigen wir auch in unserem YouTube-Video zum Thema.

https://www.youtube.com/watch?v=30tnXffIUfY

Welche Vorteile bringt der Ansatz?

Realistischere Simulationsergebnisse

Der offensichtlichste Vorteil liegt in der Ergebnisqualität. Reale Lasteinleitungen sind selten gleichmäßig über eine gesamte Bauteilfläche verteilt. Kontaktflächen, Auflagerzonen, Dichtungsbereiche oder – wie im Beispiel – der Fußabdruck einer Person haben eine ganz bestimmte Form und Lage. Wer diese Bereiche als eigene Fläche im CAD definiert und als STEP-Datei in die Simulation übergibt, bildet die physikalische Realität deutlich besser ab. Das führt zu aussagekräftigeren Spannungs-, Verformungs- und Sicherheitswerten.

CAD-basierte Randbedingungsdefinition

Die Randbedingungsflächen werden dort erstellt, wo sich Konstrukteure am besten auskennen: im CAD-System. Es ist nicht mehr nötig, in der Simulationsumgebung nach der richtigen Fläche zu suchen, Nummern zuzuordnen oder zwischen verschiedenen Ansichten hin- und herzuschalten. Die Definition erfolgt intuitiv und visuell direkt am 3D-Modell. Das reduziert Fehler und senkt die Einstiegshürde für Anwender, die primär im CAD arbeiten.

Automatisierung und Reproduzierbarkeit

Hier liegt einer der größten Hebel für den Praxisalltag. Wenn die STEP-Flächen sauber und konsistent benannt sind, kann ein einmal erstelltes Simulationsskript auf verschiedene Geometrievarianten angewendet werden – ohne den Modellaufbau jedes Mal erneut durchgehen zu müssen. Das Skript referenziert die Randbedingungen über die Dateinamen der Flächen, nicht über geometrieabhängige Nummern.

Für Unternehmen, die regelmäßig ähnliche Berechnungen durchführen – etwa bei Baureihen, Kundenvarianten oder Standardprüfungen – bedeutet das eine erhebliche Zeitersparnis. Wiederkehrende Simulationen lassen sich so zu standardisierten, automatisierten Abläufen ausbauen, die konsistente und nachvollziehbare Ergebnisse liefern.

Entkopplung von Geometrie und Randbedingungen

Ändert sich das Bauteil – etwa durch eine Designiteration oder eine neue Variante – müssen die Randbedingungen nicht zwangsläufig neu definiert werden. Solange die STEP-Flächen geometrisch zum Bauteil passen und ihre Benennung beibehalten wird, greift das bestehende Simulationsskript weiterhin. Die Randbedingungsdefinition ist damit von der Bauteilgeometrie entkoppelt, was den Simulationsaufbau deutlich robuster gegenüber Änderungen macht.

Bessere Zusammenarbeit zwischen Konstruktion und Berechnung

In vielen Unternehmen arbeiten Konstruktions- und Berechnungsabteilung getrennt. Die Übergabe von Simulationsrandbedingungen ist dabei ein typischer Engpass: Der Konstrukteur weiß, wo Kräfte angreifen, hat aber nicht immer die Möglichkeit, diese Information direkt in ein simulationsgerechtes Format zu überführen. Der Berechnungsingenieur wiederum muss sich erst in die Geometrie einarbeiten.

Mit STEP-Randbedingungsflächen lässt sich diese Lücke elegant schließen. Die Konstruktion definiert die relevanten Flächen direkt im CAD und stellt sie als benannte STEP-Dateien bereit. Die Berechnung kann diese Dateien sofort verwenden – ohne Rückfragen, ohne Interpretation, ohne zusätzliche Abstimmung.

Wann lohnt sich der Ansatz besonders?

Nicht jede Einzelberechnung rechtfertigt den Mehraufwand, separate Flächen im CAD anzulegen. Besonders lohnend ist der Ansatz in folgenden Szenarien:

Unternehmen, die wiederkehrende Simulationen mit wechselnden Geometrien durchführen – etwa bei Varianten- oder Baureihenentwicklung – profitieren am stärksten. Ein einmal definierter Simulationsablauf lässt sich mit neuen Geometrien und passenden Randbedingungsflächen immer wieder verwenden.

Bei komplexen oder nicht-trivialen Lasteinleitungsbereichen, die sich nicht sinnvoll über vorhandene CAD-Flächen abbilden lassen, liefert der Ansatz realistischere Ergebnisse. Typische Beispiele sind Kontaktflächen, Aufstandsflächen, lokale Druckzonen oder Bereiche mit definierter Einspannung.

Teams, die interne Berechnungsstandards aufbauen oder bereits etablierte Standardprozesse pflegen, können über benannte STEP-Flächen eine durchgängige, nachvollziehbare und automatisierbare Prozesskette schaffen.

Und überall dort, wo Konstruktion und Berechnung organisatorisch getrennt sind, vereinfacht der Ansatz die Übergabe und reduziert Abstimmungsaufwand.

Fazit

Die Definition von Randbedingungsflächen über eigenständige STEP-Dateien ist eine vergleichsweise kleine Anpassung im Simulationsworkflow – mit großer Wirkung. Die Ergebnisse werden realistischer, weil Lasten und Lagerungen dort wirken, wo sie es in der Realität auch tun. Gleichzeitig steigt die Effizienz, weil Simulationsabläufe automatisiert, standardisiert und robust gegenüber Geometrieänderungen werden.

In unserem Praxisbeispiel hat allein die realistischere Lastfläche zu einem um 51 Prozent höheren Spannungswert geführt – ein Unterschied, der in der Bauteilauslegung über Sicherheit oder Versagen entscheiden kann.

Wer regelmäßig FEM-Simulationen durchführt und Wert auf belastbare Ergebnisse sowie effiziente Prozesse legt, sollte diesen Ansatz in Betracht ziehen.

‍
